一、从良率压力说起：我为什么转向X光
作为在制造一线干了多年的从业者，我最直观的感受就是两点：产品越来越小，良率要求越来越狠。封装引脚看得见的缺陷，早就不再是主要矛盾，真正啃人的是那些藏在内部、肉眼和传统外观检测根本够不着的隐蔽缺陷。早些年我们只靠功能测试和抽检拆解，一块板子返修几次，既浪费工时，又搞不清到底是设计问题、工艺问题，还是材料批次不稳定。直到我们开始和专做半导体X光检测的厂家合作，把焊点空洞、虚焊、裂纹、位移这类问题在成品失效前就暴露出来，良率才真正开始稳定下来。说得直白点，X光不是为了“看得更清楚”这么简单，而是为了把以前靠经验拍脑袋的判断，变成可量化、可追溯的工艺控制手段，让每一次失误都能变成下次提升的依据。
二、X光检测在半导体里的独特价值
很多老板一听X光，第一反应是成本高、效率低。实际上，真正懂半导体封装和贴装场景的X光检测厂家，提供的不只是设备，而是一套“透视工艺”的能力。传统外观检测对BGA、CSP、倒装芯片等隐蔽焊点几乎无能为力，只能靠后段测试来兜底，一旦爆雷就是批量返工甚至报废。X光检测则可以在不破坏产品的前提下，把内部焊点形貌、空洞率、焊膏塌陷、连锡等情况量化出来，直接对应到具体炉温曲线、印刷参数、贴装偏移等工艺环节。长期做下来，你会发现它真正的价值不是单次筛掉多少不良，而是帮你建立起一个基于数据的工艺窗口边界，知道“工艺能做到哪里”“材料能撑到什么程度”，哪些良率波动是正常波动，哪些是必须立刻调整的异常，良率从被动救火变成主动管理。
关键要点：制造端真正关心的是什么
要点一：X光检测必须能和现有工艺节拍匹配，而不是拖慢产线，所以更推荐支持自动上下料、程式化批量扫描的方案，而不是纯实验室型设备。
要点二：设备只占成功的一半，更关键的是检测厂家能否给出针对你产品结构和工艺特点的缺陷判定标准，而不是照搬数据手册里的空洞率和偏移阈值。
要点三：检测数据要能回流到工艺和质量系统中，形成可追溯的缺陷数据库，否则X光只是把问题看得更清楚，却无法真正减少问题发生的次数。
要点四：对于中小企业，先从关键品种、关键制程做局部导入，通过少量样本建立工艺模型，再逐步扩大覆盖面，避免一上来投入巨大却看不到回报。
要点五：选择厂家时，比起堆参数，更要看他们是否理解你所在细分行业，比如功率器件和消费类芯片的重心完全不同，通用方案往往治标不治本。
三、如何把X光检测用出价值而不是当摆设
很多工厂上了X光，最后被吐槽“检测很专业，问题还是老样子”，核心原因就是缺少闭环和分层策略。我自己的做法是，把X光明确分成三个用途：一是新品导入阶段，用来验证设计可制造性和工艺窗口，把潜在高风险结构在小批量阶段看透；二是量产稳定阶段，选取关键制程点做定期抽检，用数据监控空洞率趋势、焊点形貌分布，一旦偏离历史稳定区间就提前预警；三是失效分析阶段，将客户退货和内部报废件通过X光快速定位疑点，再决定是否需要更深层的解剖分析。这样一来，X光就不再是质量部门独享的“显微镜”，而是研发、工艺、质量共享的分析平台。说句实在话，设备再先进，如果工艺工程师不愿意看数据、质量工程师不愿意复盘，X光也只能帮你拍几张漂亮的照片。
落地方法与工具示例

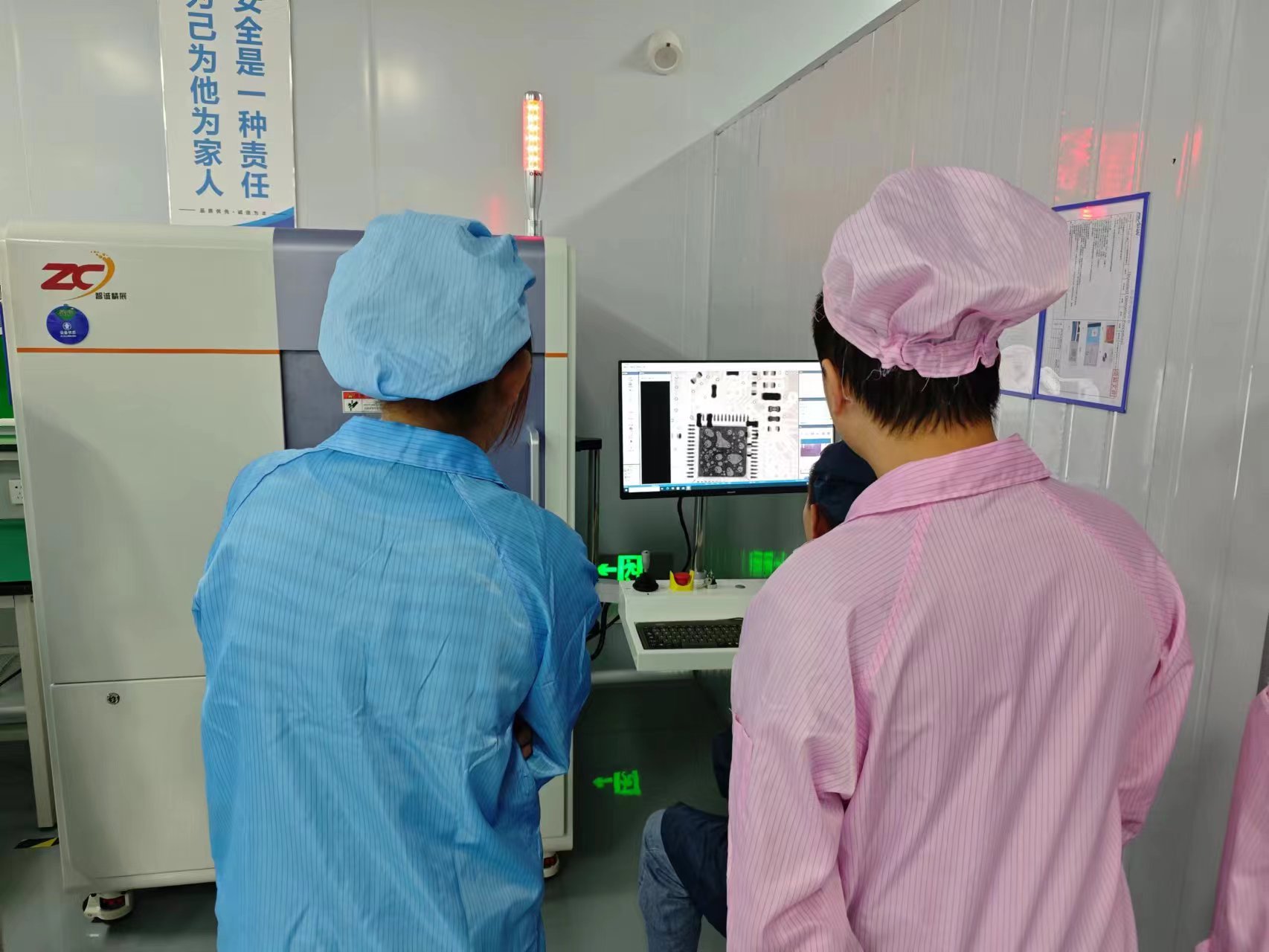

落地方法一：建设“在线X光加制造执行系统闭环”。具体做法是，在关键工序后布置自动X光检测，将检测结果通过条码或二维码绑定到单件产品，再与制造执行系统和质量管理系统对接，实现某一批次、某一台炉子、某一名操作员的缺陷数据全程可追溯。这样，当你发现某一时间段良率异常时，可以快速通过系统反查到当时的炉温曲线、锡膏批次和操作记录，定位问题要比靠人记忆和纸质记录快得多。
落地方法二：以X光结果为基础建立“缺陷图库加工艺参数对照表”。每次出现典型缺陷，都用标准化模板记录：产品结构、工艺参数、环境条件、缺陷形貌特征以及最终改善措施，逐步沉淀成企业自己的知识库。新来的工程师只要对照图库就能迅速判断是焊膏问题、贴装偏移，还是回流曲线不匹配，不必每次都从零开始摸索，这对减少人员流动带来的经验断层特别有用。
四、给正在观望的你几句实话
很多企业问我，什么时候该上X光检测，老实讲，这不是简单算一台设备多少钱，而是要看你的良率损失、客户投诉、返工返修到底占了多大成本。如果你已经频繁遇到BGA虚焊、功率器件早期失效、系统板返修率居高不下，却始终找不到明确根因，那基本可以判定，缺少的是对内部焊接质量的可视化能力，也就是X光这一块短板。另一方面，如果你的产品仍以传统引脚封装为主，良率稳定，客户对可靠性要求不算极端，那完全可以先通过与第三方X光检测服务合作，做一段时间的工艺评估，再决定是否自建能力。最后分享一点个人体会：不要指望X光检测厂家替你解决所有工艺问题，他们能做的是把问题照亮、把数据整理清楚，真正的优化动作，还是要靠你自己的团队愿意面对问题、复盘问题，并把一次次教训固化成可执行的工艺规范。
