在现代电子技术中，BGA（Ball Grid Array）封装已成为一种广泛应用的集成电路封装形式。由于其独特的电气特性和良好的散热能力，BGA被广泛应用于手机、电脑以及各种电子设备中。然而，在BGA焊接的过程中，许多工程师和技术人员常常会遇到种种问题，例如焊点缺陷、短路、开路等。解决这些问题需要一定的技术和经验。因此，在本文中，我们将为您提供一份实用的指南，帮助您有效地诊断和解决BGA焊接中可能遇到的问题。通过理解常见故障的成因、诊断方法及解决方案，您将能大大提高焊接成功率，从而提升产品质量和生产效率。
1、常见的BGA焊接问题及其成因
BGA焊接中常见的问题主要包括焊点缺陷、开路、短路以及焊膏涂布不均等。这些问题的产生往往由于多种因素共同作用。例如，焊点缺陷可能是由于焊接温度不均匀、焊膏质量不佳或元器件表面污染造成的。而开路问题通常是由于焊接过程中出现的气泡或焊料不足导致焊点无法良好连接。焊膏的涂布不均匀也可能会导致短路问题的发生。因此，在进行BGA焊接之前，了解这些问题和其成因非常重要，它将有助于提前做好预防措施。
2、如何诊断BGA焊接的问题
诊断BGA焊接问题的首要步骤是观察焊点外观。使用显微镜进行检查，可以看到焊点的形状、光泽及缺陷。在观察焊点时，要特别关注裂纹、球形凸起、氧化物等现象。同时，通过X射线检测可以有效判断焊点的内部结构是否存在问题。另外，进行电气测试也是一种常用的诊断手段。通过测量焊点的电阻或电流，可以判断焊点的连通性和焊接质量。在诊断过程中，记录所有的观察结果，形成可供分析的数据，以便于后期的故障分析与处理。
3、解决焊点缺陷的有效方法

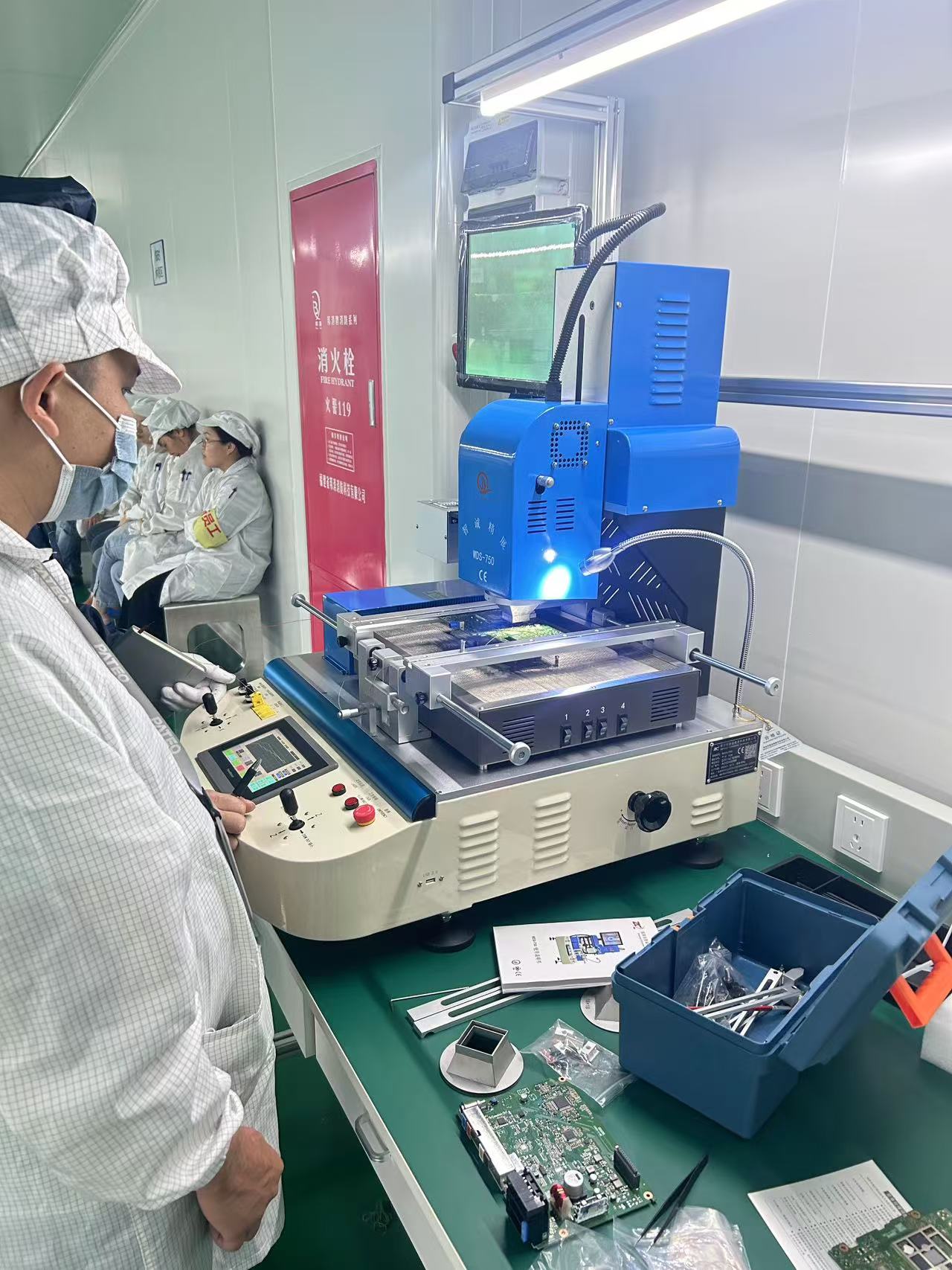

对于焊点缺陷，可以通过多个方面进行解决。在焊接前，确保凹槽和PCB表面清洁无污染，必要时可使用清洁剂进行处理。调整焊接设备的温度、时间和气氛，以确保焊接效果。使用合适的焊膏和焊接材料也是至关重要的一步。选择质量高、黏附力强的焊膏，可以提高焊接成功率。如果在焊接后仍然发现焊点缺陷，可以采取返工处理，如使用热风枪对缺陷点进行重新加热，重新施加焊料。采用热压工艺也能提高焊接质量。
4、开路和短路问题的处理方法
开路问题通常由于焊料不足、气泡或焊接不充分造成。当发现开路现象后，应首先重新检查焊料的施加量，确保焊点是足够的。如果问题依然存在，可用热风枪对焊点进行加热，补充焊料。另一方面，短路问题则需要更为细致的处理。通常情况下，在焊接前确保焊膏均匀涂布，避免多次交叉焊接，从而减少短路的发生。如果意外发生短路，可以使用细微的工具在焊点间切断多余的接触，或者通过重新焊接修复问题。
5、焊膏涂布不均匀的预防与矫正
焊膏涂布不均匀是导致BGA焊接问题的一个常见因素。为了避免这一情况，注重涂布工艺非常关键。选择合适的涂布方式和模具，根据PCB设计进行精确的焊膏印刷。定期对印刷机进行校准和清洁，确保其在最佳状态运行。可考虑使用自动化涂布设备来提高涂布的均匀性和稳定性。若出现了涂布不均的问题，最好在焊接前就进行优化处理，避免在实际焊接过程中产生额外的故障。
6、智能设备和技术的利用
在BGA焊接过程中，借助智能设备和新兴技术可以显著提升焊接质量和诊断效率。目前，采用自动视觉检测系统，对每一个焊点进行实时监测，能够快速识别出问题所在。除此之外，通过数据分析，一些BGA焊接设备还可以智能适配焊接参数，确保焊接过程始终处于最佳状态。结合人工智能技术，系统可以学习并优化焊接应对措施，进一步减少缺陷的发生。
结论
通过本文的介绍，相信您对BGA焊接中可能遇到的问题及其解决方法有了更深入的理解。在实际操作中，合理分析焊接过程中的每一个环节，针对不同问题采用相应的策略，无疑将能有效提升焊接质量和生产效率。希望您能够利用本文总结的技能和知识，解决您在BGA焊接中遇到的各种问题，从而制造出高质量的电子产品！
